cherche infos sur jeep la belliere du RMSM 413545

Bonsoir ,

j'ai fixer mon dévolu sur la jeep 413545 pour les marquages de ma propre jeep restaurée, il y a vingt ans et rester dans un garage .
la retraite venu ,  j'ai l'intention de la ressortir (symbole de liberté) et de lui donner une identité de la 2éme DB .
Unité qui ma toujours passionné tant elle donnait d’émotion aux anciens.
Je ne connais qu'une photo (très belle même en noir et blanc )page 176 du mémorial d'Alain Eymard .
Mais il me manque les marquages du pare brise (il est plié ) avec le nom ? et l'insigne ?
On voit difficilement l'insigne tactique R avec ou sans tirets ?
le rêve serait une photo colorisée comme en réalise votre membre passionné de photo shop mais d'autres photos ou des infos seraient bienvenus
Merci

Bonjour,

Trouver une autre photo,avec pare brise relevé est un grand challenge!...qui reste possible...mais quand????
En attendant, les renseignements sur les marquages demeurent quand même assez nombreux,me semble t il...

--L'immatriculation est connue,413545,en chiffres typiques 2 DB (voir fin du Heimdal);pare chocs blancs à l'arrière avec chiffrage noir;pare choc aux extrémités blanches à l'avant,immatriculation décalée côté gauche,disque de tonnage à gauche sur le blanc,tricolore côté droit,hors du blanc.
exemple

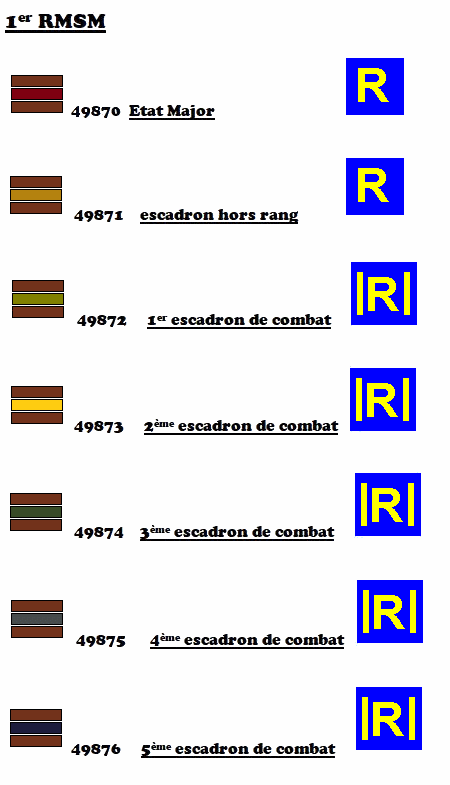

--L'affectation:1er peloton du 3ème escadron du RMSM...ce qui change peu de chose,ce régiment ayant les mêmes sigles pour tous ses escadrons,donc le R avec deux barres latérales,sur fond bleu foncé.
Cet escadron a un TQM 49874 marron-vert clair-marron,probablement sur la face plane de l'aile droite,avec le code au dessus.Ceci sur une cartouche bleue

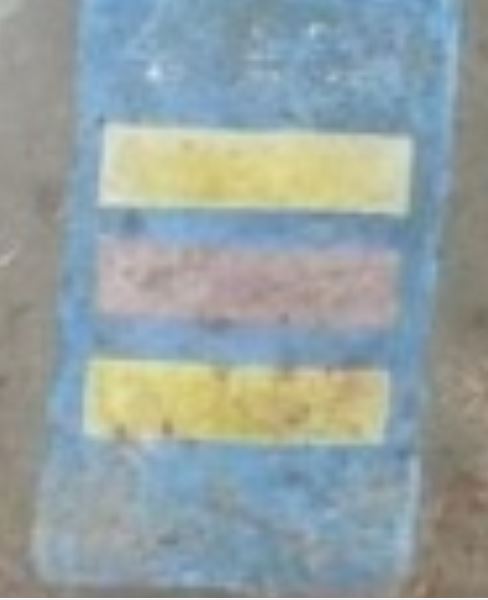

exemple avec code CA3 du III RMT,véhicule en restauration à l'époque:



exemple de placement avec jeep 40 RANA:


Il n'y a pas de plaque spécifique sur La Bellière,comme on en voit sur d'autres jeeps du RMSM,ce qui laisse penser à un marquage sur l'aile..





--drapeaux tricolores cernés de blanc à l'aplomb des passages de roue arrière.
Une vue couleur d'un véhicule RMSM...


--étoile sur le capot

--sigle 2 DB sur le côté droit du pare-brise et nom en lettrage classique,pour la part inconnue ....possible croix de Lorraine de l'autre côté...


Voila,avec des photos issues du site...
Cdlt
Saturne

Merci j'ai beaucoup avancer grâce à vous et à vos documents.
Ma principale interrogation pour le R tactique est ok donc deux barre latérale ?
Demain je ressors la jeep de son hibernation forcée avant la déco? j'ai bien peur qu'il y ai du travail .
Mais au fait ,savez vous d'où vient ce nom de baptême " la belliere " ?
Encore merci pour votre compétence très pointue dans ce domaine .

Bonjour

La Bellière...
Je ne suis pas historien,mais une brève recherche donne "commune de La Bellière est limitée au nord par Vrigny et Saint-Christophe-le-Jajolet, à l'est par Montmerrei et Le Cercueil, à l'ouest par La Lande-de-Goult et Francheville"
https://fr.wikipedia.org/wiki/La_Belli%C3%A8re_(Orne)

C'est le lieu des premiers combats importants de la 2ème DB au nord d'Alençon et il me semble très probable qu'une des jeeps ait pris ce nom de baptême à ce moment là,pratique courante.

Pour le R ,oui, avec les deux barres verticales


Cdlt
Saturne

attention a la nuance du bleu (drapeau, symbole tactique et carte) qui est assez foncé : bleu cobalt et non ciel

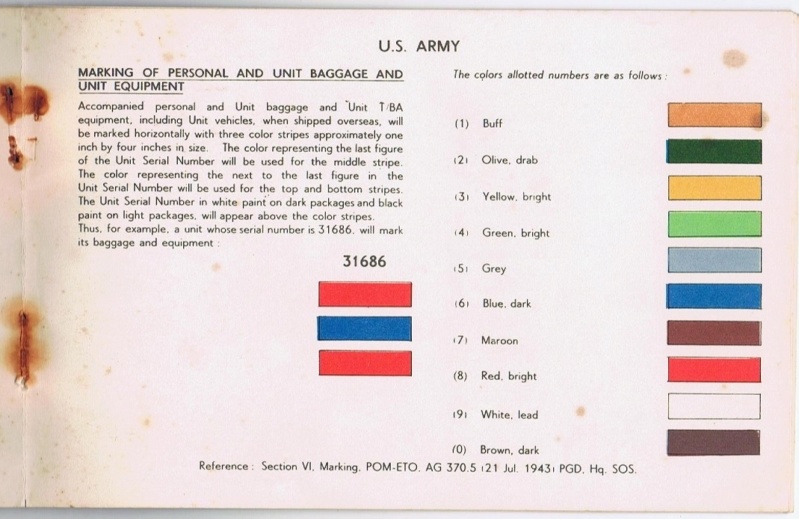

quelques pistes (2 tableaux) pour les TQM en peinture maquette les plus approchante des federal standard: (en esperant que ce ne soit pas trop du chinois mais les lettre sont le initiales des marques de peintures).


N° NOM Nom                                   Gunze         Revell          Vallejo   Model Master

1 Buff / Chamois                                   382*

2 Olive drab GS:H304                                                  887/889 MM:1711

3 Insignia Yellow / Jaune signal - GS:329 R:15                 948/953 MM:1708

4 Light Green / Vert Clair      GS:H58                    10/833 MM:1715

5 Neutral grey / gris neutre      GS:H305/331 R:71/79* 53/867/868/994 - M:1723

6 Insignia blue / bleu signal       GS:H326                     91 MM:1719

7 Maroon / Marron               GS:42*        R:38*81*        MM:1533*

8 Insignia Red / Rouge Insigne                 R:87*    957 MM:1705

9 Insignia white / Blanc Insigne GS:H11           R:5        MM:1768

0 Earth brown / Brun Terre R:81/87*




N° Couleur Nom                      Federal British Standard Humbrol Tamiya
                          Standard Standard RAL

1 Buff / Chamois              30371                 8001                 T:XF57*

2 Olive drab                      34087                7013*

3 Insignia Yellow / Jaune signal - 33538 356        1017   Hu:154/Hu:24?

4 Light Green / Vert Clair 34151   222          Hu:151

5 Neutral grey / gris neutre 36118   638 7011/7015  Hu:125 (164) T:XF-24

6 Insignia blue / bleu signal 35044 105/106 5013 Hu:189 T:X03

7 Maroon / Marron       30049 449/541*      8*Hu:107 + 1*Hu:33

8 Insignia Red / Rouge Insigne - 31136   538 3001/3004 Hu: 153* T:XF07

9 Insignia white / Blanc Insigne - 37875 9001/9003/9010

0 Earth brown / Brun Terre 30099         8017 8*Hu:110 + 2*Hu:113 + 1*Hu:33

Un petit essai avec les nuances approchantes :

Pour info, les chiffres de plaques d'immat française et code TQM sont issus de la fonte de caractéres "Charette" ou "le Corbusier" (ya plus ka ... telecharger la fonte, imprimer à la bonne dimension puis découper le pochoir...De quoi occuper les longues sopirées d'hiver...Bon courage !)

Une reprise des fichiers existants (bientot la suite) et retravaillé en couleur probables :

saturne a écrit:

--L'immatriculation est connue,413545,en chiffres typiques 2 DB

bonjour
non , ces chiffres ne sont pas typiques 2eme DB , on retrouve les mêmes sur bon nombres de véhicules de la 1ere Armée et même des Armées Françaises tout court , Armée de l' Air et Marine comprises , d' ailleurs on observe la même police sur des véhicules de la 1ere guerre mondiale !

Merci vous êtes un vrai spécialiste en la matière medicaiborne ?

Maquettiste ,Collectionneur ?

Je connais un club de véhicules à Villeneuve sur lot (MVCG Midipy )
j'ai sorti la jeep hier beaucoup de frais avant la déco
mais comme je l'avais restauré il y a vingt ans ,j'ai l’impression d'avancer en pensant à la déco ,
Encore Merci

chanteurlewis a écrit:

Merci  vous êtes un vrai  spécialiste en la matière medicaiborne ?

Maquettiste ,Collectionneur ?

Les deux !
Je me suis pris au jeu des codes TQM (j'ai un gros listing pour l'US army ) et j'essai de completre celui de l'armée française( c'est plus ardu ). Grace aux autres spécialistes du forum nous avons quasiment réussi a bouclé la DB !
J'essaie vainement de terminer ma dodge wc54 en déco quakers de la 3cie du 13 bat med de la DB qui dort gentiement au sein du gara ge du club MVCG Mid Py !
Effectivement la police charette est typique armee française !

Jesse Marie,quaker...

je suis un "ancien" du MVCG Mid Py n'habitant pas la région à temps complet ,amateur de véhicule Fr 1940 (plutôt motos à l'origine ) et ami d' un" reconstructeur de véhicule" du 82, maintenant malheureusement décédé ;
Que de souvenir des défilés merveilleusement organisés à Agen et Villeneuve .
Très content qu'il y ai des amateurs de véhicule aux marquages français et surtout deuxième DB dans la région ;je ne connaissait que quelques véhicules 1ere Armée.

J'ai trouvé sur internet un spécialiste des pochoirs de marquage 2 GM

un petit essai  qu'en pensez vous ?

Bonsoir,

Joli...mais c'est un pari sur la calligraphie..
De tels marquages ont existé,mais en bien moindre nombre que la calligraphie classique.Pourquoi pas donc..
Cdlt
Saturne

Bonjour,

Bel essai, enlève néanmoins le premier accent (inutile car 2 x "l") .

Patrice.

Merci pour vos encouragements ,cela reste un essai ...
j’espère trouver des infos ex: jeep du même régiments ou autres
Saturne qu’appelle tu la calligraphie classiques ? les majuscules ?(plus historique quand on n'a le modèle mais moins jolie )

Bonsoir,

les noms des engins du RMSM étaient rarement inscrit. Je joins quelques photos, dont deux montrant l'inscriptions de nom, mais la plupart des photos que nous possédons ne montrent pas de noms.

Amicalement
Laurent

Ci-dessous cinq photos d'engins du 3e Escadron :
Vue partielle du nom DOROTHY du M8 mais qui permet de voir la forme des lettres.

AMM8 DUCHESSE ANNE de l'aspirant de LA MOTTE commandant le 3e peloton.

L'AMM8 CHANTILLY.

L'AMM8 LYON.

Une jeep du 3/1RMSM mais sans nom sur le pare-brise.

bonjour
très difficile de reproduire a l' identique un véhicule de la DB , en tant que modeste maquettiste depuis plus de 50 ans , j' ai tenté de représenter avec un maximum de détails des engins ayant existé , et bien je me suis rapidement rendu compte a part pour un ou deux engins photographiés sous toutes les coutures , que c' était impossible et qu' une grosse part d' interprétation personnelle était nécessaire !
pour revenir a la 2eme DB , l' observation des photos montre une très grande diversité d' un engin a l' autre quand a la disposition des marquages communs , emplacement de l' insigne de la division , des plaques d' immatriculation , disposition des petits drapeaux français , emplacement , forme et taille de l' étoile US etc etc et quand on aborde les inscriptions individuelles , c' est pareil , même si apparemment une certaine uniformité semble avoir régné , du moins dans les régiments de chars , enfin au début !
alors a part disposer d' une solide documentation sur un engin précis , a un moment précis ( n' oublions pas que les marquages ont pu évoluer au cours de la carrière du véhicule , on tombe très vite dans une forme de " what if " !

Merci pour vos réponses cela est très constructifs pour moi .
Savez vous de quelle origine est la boite métallique sur le pare choc de la belliere ?
Il me semble en avoir déjà vu anglaise mais pour quelle utilisation ?

Pourrait -on revenir sur les codes QTM , si j'ai bien compris :
fond bleu du cartouche ( 15x 15)
3 bandes de couleur (marron et vert kaki )
n° 49874 noir en dessous ou dessus des bandes ? lisible de devant ou de coté ? on a le choix (d’après les photo d’époque )
Tout cela sur le plat de l'aile droite de la jeep
les sacs ,musettes ,jerricans étaient marqués?

bonjour,

Je ne connais pas les dimensions...
Dans un rectangle au bon ton de bleu,sur le plat de l'aile droite, 49874 en blanc et en dessous les trois traits marron-vert clair-marron
Cdlt
Saturne



Un truc de ce genre, un peu moins long pour le rectangle,vers le bas....


Pour les sacs...

Leclerc



13ème génie




RBFM

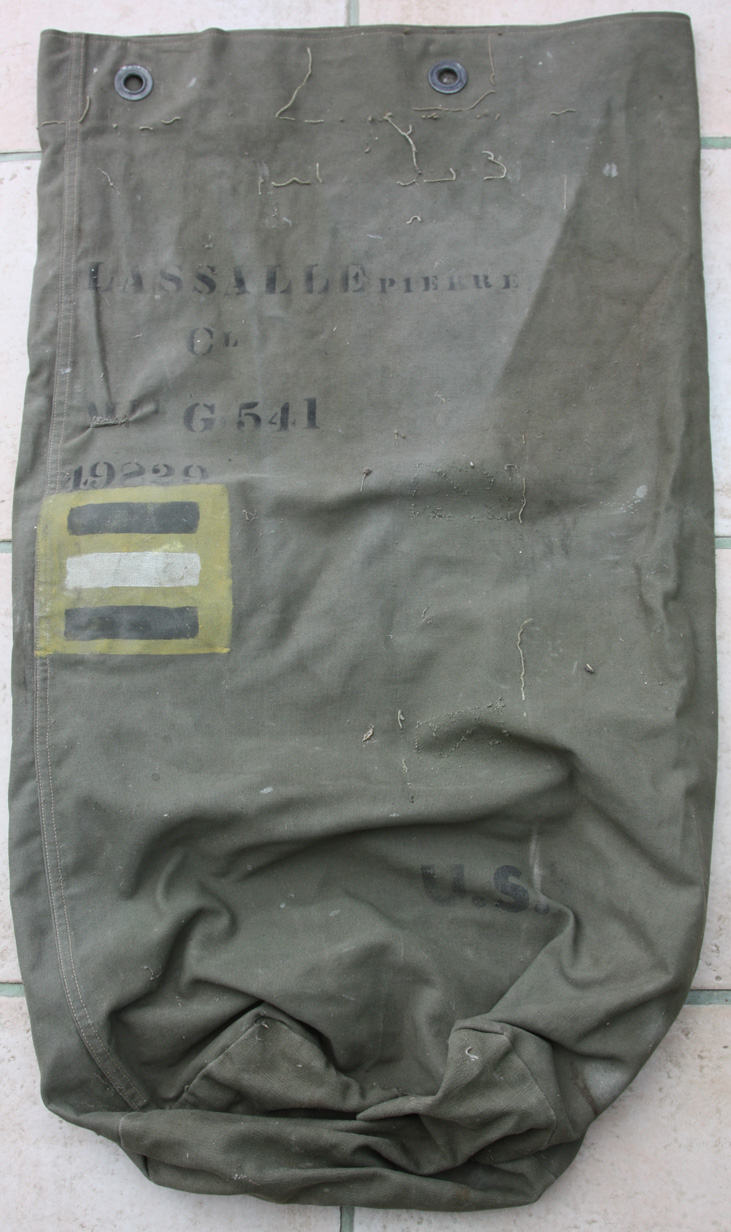

RMT

Merci le n° est au dessus sur les exemple?

J'ai "édité" mon précédent message...réactualise

Pour le TQM,s'il n'est pas visible sur la calandre,l'autre emplacement "standard" est le plat de l'aile droite

Pour les jerrycans,certains portaient le numéro 'immatriculation,certains arboraient un qtm, certains deux chiffres (final du N° d'immatriculation????)...rien de bien "normalisé", semble t il

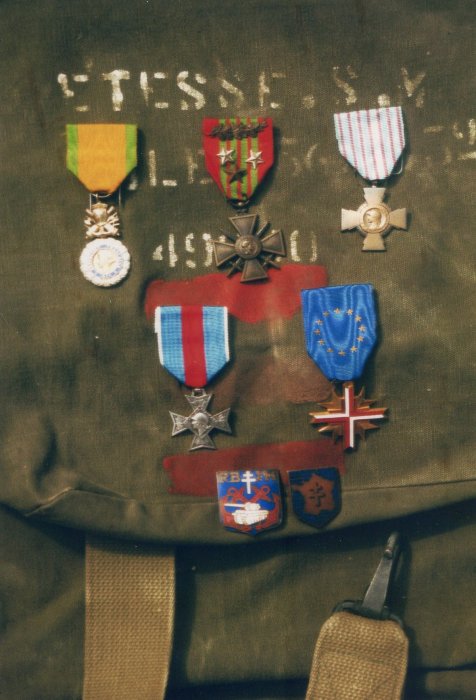

Le sac de leclerc a le N° dans la cartouche...illisible.
D'autres sur le dessus...

49874....





ici,TQM pare brise...49874


CA1 RMT

Merci pour tout très intéressant , le plus difficile va être de trouvé les couleurs
les marchands de maquettes sont eux aussi en voie de disparition
